Автоматика plug & play Oxysmart для станций биологической очистки сточных вод

Автоматика plug & play Oxysmart
для станций биологической очистки сточных вод

Тип: системы водоподготовки

Oxysmart - алгоритм управления. Основан на аксиоме, подтверждающей приближенное представление, что на городской станции очистки возможно осуществлять мониторинг входящей нагрузки путем контроля концентрации аммонийного азота. Данный алгоритм, загруженный на контроллер 50Series, преобразует блок управления в систему, способную управлять компрессорами, инверторами и миксерами, для оптимизации процесса и его адаптации к изменениям нагрузки.

50Series Oxysmart устанавливается у бассейна и управляется с момента запуска. Логика настраивается для любой станции, несмотря на электромеханическое оборудование, и оптимизирует работу.

Заданное значение кислорода непрерывно варьируется в соответствии с значением, обнаруженного аммония ионселективным датчиком Chemitec S470/NH4 и ее уменьшением.

Кислородный датчик Chemitec S423/C/OPT отвечает за контроль достижения поставленной цели.

Описание

Общие характеристики

Надлежащее управление азотным и углеродным циклом имеет критическое значение для соблюдения рамок закона и, в то же время, для избежания бесполезного расхода ресурсов.

На рынке представлено много специализированных растворов, с разной степенью эффективности, но в основном предназначенных - в целях инвестиций - для станций значительных размеров (>10Kae).

Chemitec усердно работает, чтобы найти исполняемое решение, даже если невозможно применить обычные системы контроля и управления.

Технические характеристики

На любой станции можно настроить три логические схемы.

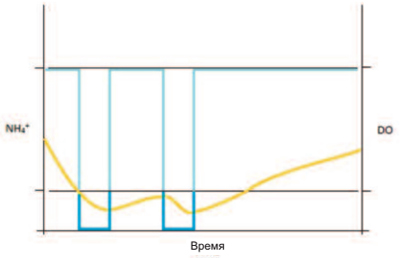

Smart ON/OFF

В условиях низкой нагрузки,система переходит в режим паузы/работы,и готова регулировать кислород при увеличении нагрузки.

Smart ON/OFF

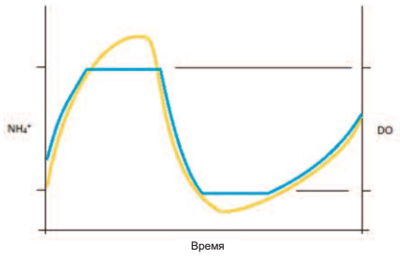

Smart DO

В условиях низкой нагрузки, порог DO остается на низкой уровне,а затем растет при увеличении нагрузки.

Smart DO

Smart N/DN

В конце цикла окисления, система активирует смеситель, выключает компрессоры и ждет пика аммиачного азота; при достижении пика, система активизирует окисление.

Smart N/DN

Рабочий пример (логика Smart N/DN, имитация сбоя инвертора, 4000ae)

логика Smart N/DN

Преимущества

Oxysmart обеспечивает условия безопасности для защиты компрессоров и инверторов, а также для компенсации сбоя датчиков. Функции сигнализации предоставлены в случае сбоя некоторых компонентов: система автоматически определяет механизмы регулирования значений безопасности.

Преимущества системы Oxysmart:
  • Экономическое преимущество: сокращение затрат на вмешательство в работу.
  • Техническое преимущество: мгновенный пуск, простота установки и управления.
  • Оперативное преимущество: оптимальное потребление энергии, стабильность параметров сточных вод.

Электрический сервомотор

Электрический сервомотор Насосы MD могут поставляться с электрическим сервомотором типа Z, имеющим следующими характеристиками:
  • Пыле и влагозащита по IP66.
  • Ручная регулировка в аварийном режиме.
  • Противоконденсатный обогрев (по запросу).
  • Нестандартные напряжения и частоты.
  • Переключатель режима автомат./ручной.
Уровень подачи регулируется в соответствии со следующими входными сигналами:
  • 4-20 мА, 0-20 мА, 20-4 мА и 0-10 В
  • Импульсы (0-2 Гц, 0-30 Гц)
  • Протокол RS 485
  • PROFIBUS DP

Пневматический сервомотор тип W

Пневматический сервомотор тип W
  • Взрывозащищенное исполнение по ATEX II 2G c IIB T6
  • Воздух КИП 3÷15 PSI
  • Подающий воздух: 4-6 бар
