Титановые теплообменные устройства

Тип: фильтрация для бассейнов

Для обогрева хлорированной воды в бассейнах и спа. Обогрев посредством: бойлера, гелиоколлектора, теплового насоса, агрегата низкой температуры.

Теплообменное устройство с гибкой трубой из титановой стали 30, 49, 85 и 122 кВт.

Характеристики

  • Максимальное рабочее давление: обогрев – максимум 4 бара, вода в бассейне – максимум 2,5 бара.
  • Температура: максимум 90 °С.
  • Материал:
    • Корпус – нержавеющая сталь 316;
    • Соединительные элементы – ABS;
    • Уплотнения: силикон;
    • G2: труба из титановой стали.

Модели

Титановое теплообменное устройство 30T
Титановое теплообменное устройство 49T
Титановое теплообменное устройство 85T
Титановое теплообменное устройство 122T

Описание

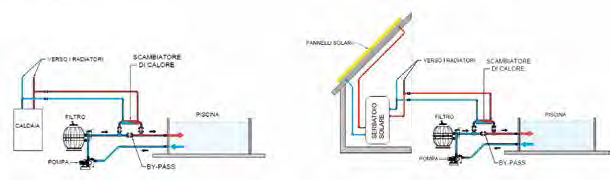

Схема установки теплообменников

Схема установки пластиковых теплообменников

Стандартная выходная мощность Первичная величина (HOT)
Производительность м3/ч		 Первичная величина (HOT) энергозатраты, кПа Вторичная величина (POOL) Производительность, м3/ч Вторичная величина (POOL) энергозатраты, кПа ∆T 15°C, кВт ∆T 20°C, кВт ∆T 30°C, кВт ∆T 40°C, кВт ∆T 50°C, кВт ∆T 60°C, кВт ∆T 70°C, кВт
30 кВт 1,1 6,1 10 5,0 9 11 16 20 26 30 33
30 кВт 1,3 6,8 10 5,0 10 13 18 23 31 34 39
30 кВт 1,3 6,8 14 7,0 11 15 20 26 34 41 46
49 кВт 1,6 7,7 16 9,2 13 18 25 34 41 50 56
49 кВт 1,8 8,3 16 9,2 14 20 28 38 45 55 62
49 кВт 2,2 9,6 17 9,8 16 22 33 44 52 64 73
85 кВт 2,4 11,3 17 10,6 22 28 40 53 64 75 81
85 кВт 2,7 12,9 17 10,6 26 32 46 60 73 82 89
85 кВт 3,2 14,7 17 10,6 28 34 49 64 77 90 102
122 кВт 3,8 18,3 19 12,6 33 43 68 75 93 108 120
122 кВт 4,2 20,0 19 12,6 36 48 70 89 108 126 143
122 кВт 4,6 21,1 19 12,6 38 52 73 95 116 137 156

∆Т = Разница между температурами первичной (HOT) и вторичной (POOL)

Для рассчёта BTU: перемножить кВт x 3412 кВт x 3412 = BTU ; кВт=860 kcalor = 3412 BTU

Модель
G2-HE-30T 30-кВт / 102,360 BTU 540 мм 426 мм
G2-HE-49T 49-кВт / 167,188 BTU 710 мм 596 мм
G2-HE-85T 85-кВт / 290,020 BTU 840 мм 726 мм
G2-HE-122T 122-кВт / 416,260 BTU 1000 мм 886 мм

Под заказ

Цифровой набор G2-ME-DIG
